Pada tanggal 16 Otober 2017 kami telah mengirim sebuah mesin oven drayer ke luar negrti yang digunakan untuk proses pengeringan briket atau arang yang sudah diolah sedemikian rupa dengan bentuk akhirnya seperti dadu dengan ukuran 25 mm. Briket ini akan dikeringkan dengan suhu tertentu menggunakan oven drayer yang sudah kita buat. Untuk kali ini saya akan membuat artikel yang membahas tentang Mesin Oven Dryer untuk pengering briket.
- baca juga artikel oven dryer untuk pengering beras buatan
- baca juga artikel vacuum tray dryer

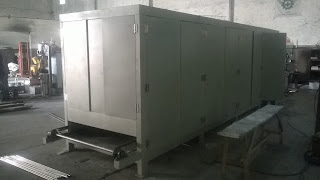

Oven Drayer 7 Layers adalah sebuah alat atu mesin yang berfungsi sebagai pengering prosuk (salah satu contohnya briket) dan memiliki beberapa trap atau tingkata conveyor yang berjalan secara continyu dengan jumlah 7 layer. Sumber pemanas dari oven ini menggunakan gas burner yang ditiupkan oleh blower sehingga udara panas akan masuk melalui jalur lubang pada bagian dalam oven yang diatus dengan membagi posisi tiap lubang udara pemanas disetiap layer.
Untuk proses pengeringan butuh waktu 5 - 10 menit produk berada didalam oven dengan melewati 7 layer conveyor sebelum keluar dari dalam area pengeringan. Buket penahan produk pada conveyor menggunakan bahan SS304. Mesin ini dilengkapi dengan temperatur control untuk mengatur dan mengontrol suhu yang telah tercapai. terdapat beberap pintu pada sisi dinding oven ini, tiap pintu didalamnya dilengkapi rock wool untuk keamanan dari panas mesin yang diakibatkan oleh udara panas, sehingga panas tidak merambat keluar dinding. Mesin Oven draye ini juga dilengkapi dengan variable speed sehingga kecepatan laju konveyor dapat diatur sesuai kebutuhan.
A. RANGKA BODY OVEN
B. CONVEYOR PIPA
F. TRANSMISI SPROCKET + RANTAI
A. RANGKA BODY OVEN
B. CONVEYOR PIPA
C. COVE BODY OVEN
D. TUNGKU BARNER

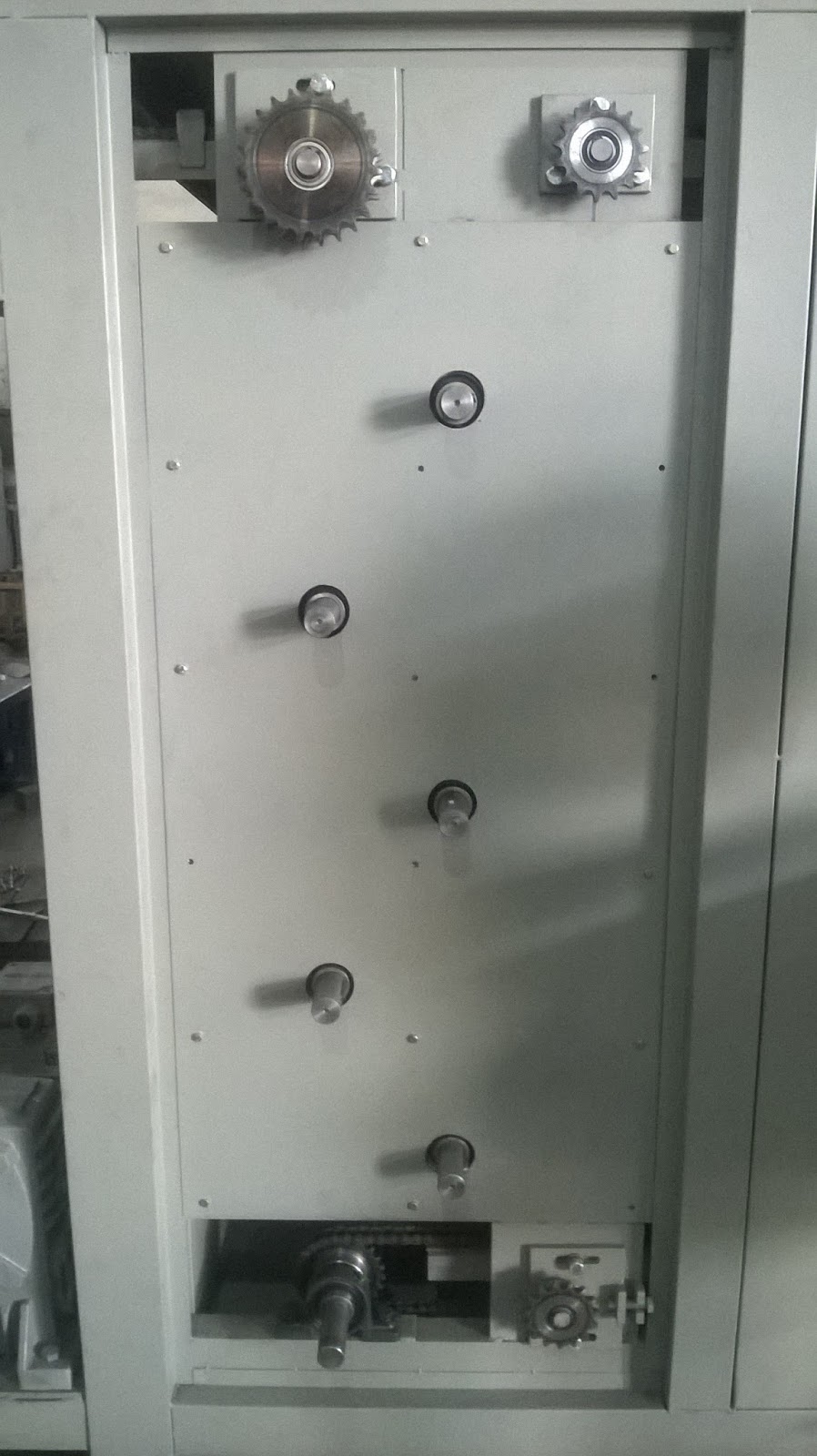

E. MOTOR PENGGERAK CONVEYOR OVEN
G. KONTROL PANEL
MATERIAL YANG DIGUNAKAN
ITEM
|
SPESIFIKASI
| |
Material Rangka
|
Kanal C80 Mild Steel
| |
Material Cover Rangka
|
Mild Steel #1.2mm
| |
Material Suport
|
Siku 50 Mild Steel
| |
Material dudukan rantai
|
Siku 40 Mild Steel + Napotec plate #2mm
| |
Material Pipa Conveyor
|
Pipa Ø19mm SS304
| |
Material Pintu
|
Outside Mild Steel #1.2mm
Inside Mild Steel #1.2mm
+ Rock Wool
| |
Material Shaft
|
Ø1.5” Mild Steel
| |
Material Dudukan Motor
|
Mild Steel #10-12 mm
| |
Material Output heat air
|
Pipa SS201 Ø165mm
Pipa SS201 Ø1.5”
| |
Material Lidah Pengarah udara panas
|
SS304 #1.5mm
|
POWER DAN AKSESORIES
ITEM
|
SPESIFIKASI
| |
Motor Penggerak
|
- Motor Merk Fukuta Electrik
3HP, 220/380 V 50 Hz 1440 rpm
- Gear Box Merk SKT
Type : SKT – E 40 SN : 09120506 | |
Gear Box
|
Merk JEICO
Rstion 1 : 120
| |
Pilow Block Bearing
|
Type P207 (Omega)
| |
Sprocket
|
RS60 T15, T23, T32
RS 50 T23
| |
Chain
|
RS60 dan RS50
| |
Transmisi Pully
|
Ø5 “ & Ø6”
| |
V-Belt
|
Merk Bando Type B-38
|
Gas Burner
|
3bh Merk SHEUNG HWA
Made in Korea
Gas pressure 2.0+0.5-1.0kpa
CQ : 20.000 – 55.000 K cal/h
220V, 50/60Hz
Suply Gas LPG
|
Motor Blower
|
- Merk Electrik Blower Type : YH-B, 3 phase
1HP, 3000 rpm, 3Phase 220/380V 50Hz.
- Merk VENZ
Type : TEFC 1/2HP, 3000 rpm, 2 Pole 220/380V 50Hz
- Merk Fan Motor
0.37kW 2800 rpm, 3ph 220/380V 50Hz |
Kaca control gas burner
|
Bahan akrilick #5mm
|
Regulator
|
Merk Rego
Max input 250 Psi
|
ITEM
|
SPESIFIKASI
| |
INVERTER
|
Merk Omron
Model MK2, 7.5kW
400V/30 amper
| |
NFB/MCB
|
- NFB 1bh 63 Amper 3Phase Merk Mitsubishi
- 1bh 4 A 1Phase, MY104E C4 Merk Hager
| |
Kontactor
|
- 3 bh Model S-T20 Merk Mitsubishi
| |
Overload
|
· 2 bh 2.8-4.4 Amper Merk Mitsubishi
· 1bh Model TR-5-IN
Merk Mitsubishi
| |
Riley
|
- 1bh Model MY2N-GS 220/240VAC
Merk Omron
- 2bh Model MK2P-1
250VAC/28VDC Merk Omron | |
Temperatur control
|
2bh Model TZN4S
Merk Autonics
| |
Timer
|
Model H3CR
Merk Omron | |
Terminal
|
20 A & 30 A
| |
Indicator Lamp
|
- 1bh merah Ø22 merk otto
- 6bh hijau Ø22mek otto
| |
Selector Switch
|
9bh Ø22 Merk Auspicious
| |
Potensio Meter
|
20 kilo
| |
E. Stop
|
1bh Ø22 merk Auspicious
|
Ok gan untuk pengenalan mesin oven dyer untuk pengeringan briket atau arang buatan saya cukupkan sekian. Jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah disediakan. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami. Semoga artikel ini bermanfaat salam sehat.
