Dalam artikel proses atau sepsifikasi pembuatan mesin FBD (Fludi Bad Dryer) telah dijelaskan sebelumnya tentang spesifikasi mulai dari material, power dan aksesoris mesin ini. Postingan pada artikel kali ini saya akan membahas tentang bagai mana cara pengoperasian mesin FBD (Fluid Bad Dryer) dengan sistem LDC touch screen. Sebelumnya saya akan jelaskan ulang mengenai pengertian dan funsi mesin FBD.
A. PENJELASAN MESIN FBD
Mesin Fluid Bad Dryer adalah sistem pengeringan yang lebih sesuai diperuntukan bagi bahan/ material yang bobotnya relatif ringan (bentuknya dapat berupa bubuk/tepung, kristal, granular dan sebagainya) dengan mekanisme pengeringan secara umum adalah sebagai berikut.
Bahan/ Material yang akan dikeringkan dimasukan secara konstan dan kontinyu kedalam ruang pengering kemudian didorong oleh udara panas yang terkontrol dengan volume dan tekanan tertentu, selanjutnya bagi bahan/material yang telah kering (karena bobotnya sudah lebih ringan) akan keluar dari ruang pengeringan menuju siklon untuk ditangkap dan dipisahkan dari udara, namun bagi material yang halus akan ditangkap oleh pulsejet filter.
Hal - hal yang perlu diperhatikan dalam sistem Fluid Bed Dryer adalah pengaturan yang baik antara tekanan udara, tingkat perpindahan panas, dan waktu pengeringan sehingga tidak timbul benturan/gesekan bahan/material pada saat proses pengeringan berlangsung.
Hal - hal yang perlu diperhatikan dalam sistem Fluid Bed Dryer adalah pengaturan yang baik antara tekanan udara, tingkat perpindahan panas, dan waktu pengeringan sehingga tidak timbul benturan/gesekan bahan/material pada saat proses pengeringan berlangsung.
- baca juga artikel cara pengoperasian mesin super mixer
- baca juga artikel cara pengoperasian mein weighing booth
B. CONTROL PANEL
Kontrol panel mesin FBD (Fluid Bad Dryer) kap. 10 kg dengan system LCD Touch Screen
Menu Control Panel LCD Touch Screen Window 1
Dari keterangan kontrol panel di atas merupakan langkah kita untuk menggunakan bagai mana cara pengoperasian mesin FBD tersebut. Agar tidak membayangkan tombol lain berikut saya jelaskan sesuai icon tombol yang ada pada dispaly kontrol panel touch screen di atas silahkan simak baik baik.
C. CARA PENGOPERASIAN MESIN FBD
SW. POWER
|
Putar dari posisi OFF ke posisi ON
|
Indicator lamp power menyala “red”, mesin siap dioperasikan
|
Putar dari posisi ON ke posisi OFF
|
Indicator lamp Power mati dan mesin tidak bisa dioperasikan
| |
BLOWER ON
(touch screen)
|
Sentuh icon blower on
|
Indicator lamp blower akan menyala “red”, motor blower mulai berputar
|
BLOWER OFF
(touch screen)
|
Sentuh icon blower off
|
Indicator lamp blower akan mati, motor blower akan berhenti berputar
|
LIFT ON/OFF
(touch screen)
|
Sentuh icon lift on
|
Indicator lamp lift akan menyala “red” dan Icon lift on akan menyala “hijau muda” maka chamber akan naik
|
Sentuh icon lift of
|
Indicator lamp lift akan mati dan Icon lift off akan mati “hijau tua” dan chamber akan turn
| |
MANUAL SHAKER
ON/OFF
(touch screen)
|
Sentuh icon manual shaker on
|
Icon manual shaker on akan menyala hijau muda dan pneumatic shaker akan aktif secara manual
|
Sentuh icon manual shaker off
|
Icon manual shaker off akan menyala hijau tua dan pneumatic shaker tidak akan aktif/bernhenti
| |
AUTO SHAKER
ON/OFF
(touch screen)
|
Sentuh icon auto shaker on
|
Indicator lamp auto shaker akan menyala “red” dan icon auto shaker on akan menyala “ hijau muda“ maka pneumatic shaker akan aktif secara otomatis
|
Sentuh icon auto shaker off
|
Indicator lamp auto shaker akan mati dan icon auto shaker off akan mati “hijau tua” maka pneumatic shaker tidak akan aktif
| |
HEATER ON/OFF
(touch screen)
|
Sentuh icon heater
on
|
Indicator lamp heating akan menyala “red” dan icon heater on akan menyala “ hijau muda“ maka hetaer akan aktif
|
Sentuh icon heater off
|
Indicator lamp heating akan mati dan icon heater on akan mati “hijau tua“ maka hetaer tidak akan aktif
| |
DRYING TIME ON/OF
(touch screen)
|
Sentuh icon drying time on
|
Icon drying on akan menyala “hijau muda” kemudian setting waktu pada icon “setting drying time” maka proses pengeringan akan berhenti secara otomatis jika waktu yang disetting telah tercapai.
|
NEXT
(touch screen)
|
Sentuh icon next
|

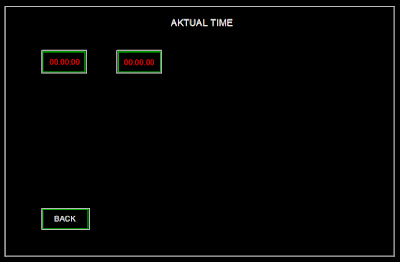

melihat actual time pada window ke dua
|
BACK
(touch screen)
|
Sentuh icon back
|
kembali ke menu utama (window pertama)
|
EMERGENCY STOP
|
Tekan tombol emergency stop
|
mesin akan mati secara otomatis jika terjadi hal yang tidak di inginkan (untuk situasi darurat)
|
link download diagram listik mesin FBD (Fluid Bad Dryer) kapasitas 10 kg
Ok gan dicukupkan sekian pembahasan cara pengoperasian Mesin FBD (Fluid Bad Dryer) kapasitas 10 kg dengan menggunakan kontrol panel sistem Touch Screen. jika kurang paham atau ada yang ingin ditanyakan silahkan saja berkomentar pada kolom yang sudah di sediakan. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami. semoga artikel ini bermanfaat salam sehat.
