MESIN FILLING CREAM

Selamat Sore menjelang siang gan, Kali ini saya akan berbagi ilmu yang tidak akan jauh masih disekitar kumpulan mesin farmasi yang semakin berkemang dari tahun ketahun. Untuk dunia industri farmasi pastinya selalu akan ada mesin filling dengan berbagai merk dan type mesin filling tersebut. nah mesin ini yang akan saya bahas di artikel ini yaitu Mesin Flling Cream.

Mesin Filling Cream adalah mesin yang berfungsi untuk mengisi prosuk berupa cairan (liquid) dan cream (pasta) kedalam kemasan dalam ukuran yang konstan sesuai dengan pengaturan yang ditentukan atau diseting sesuia kebutuhan. Mesin Filling ini design secara semi automatic karena dilengkapi dengan air cylinder+sensor dan foot switch sebagai control utamanya.

Mesin Filling Cream ini juga dilengkapi dengan double jacket serta memiliki sumber pemanas dengan 3 buah heater dan terdapat blade mixer untuk menajga cairan (liquid) dan cream (pasta) didalam chamber tidak cepat membeku saat mesin beroperasi. Mesin ini dibuat sesuai standar GMP dimana material yang kontak dengan produk menggunakan bahan SS316L dan untuk material yang tidak langsung kontak dengan produk menggunakan bahan SS304.

• baca juga artikel mixer portable
• baca juga artikel feeder blaster

Berikut spesifikasi dari setiap part yang terdapat pada mesin filling cream ini:

1. Hoper chamber : merupakan penampung dari produk kream untuk di keluarkan dan dipack dengan wadah atau cup yang disalurkanmemalui nozzle dengan batuan cylinder piston untuk di semprotkan pada wadah tersebut. Hoper chamber ini menggunakan material SS316L dengan dilengkapi doubble jacket. volume dari chamber ini kurang lebih 50  liter.
   - Shell Plat SS316L tebal 1.5mm
   - Jacketing Plat SS304 tebla 1.5mm
   - Insulating Rock wool densiti 20
   - cover insulating SS304 #1.2mm
   - dilengkapi heater 1000 watt jumlah 3 buah sebagai seumber pemanasnya.
   - dalam chamber terdapa level glas untuk mengetahui kondisi atau level air pemanas.




   - Chamber ini dilengkapi dengan tutup agar tidak terkena debu saat pengoperasian




   - juga dilengkapi dengan blade mixer yang bertujuan agar produk tidak cepat membeku





2. Motor Mixer : menggunakan power  0.375 kW 220V dengan ratio 1 : 30
   fotonya tidak bisa ditampilkankarena saat saya mw foto sudah tercoper dengan plat.
3. Three way valve : adalah valve yang memiliki 3 buah lubang untuk menyalurkan prosuk dari satu ke dua atau sebaliknya. ukuran three way valve mengguakan diamter 3" dengan material SS316L tentunya karena langsung kontak dengan produk.



4. Output dari three way valve langsung menuju nozle dengan diamter nozzle 1/2" dan dilengkapi dengan system c lamp ferrule 1.5" agar memudahkan bongkar pasang saat akan dibersihkan atau di cuci.



5. Engkol system untuk menggerakan buka tutup three way valve. terbuat darai SS304 dan bushingnya terbuat dari bronze. material bronze cuku bagus untuk dijakan bushing. pada dasarnya bronze merupakan paduan tembaga (Cu) dan timah putih (Sn) maksimum 20% Sn)



6. Piston Volume : berfungsi sebagai volume produk yang diinginkan dengan berbentuk tabung berdiameter 50mm materialnya menggunakan SS316L kemudian Piston pneumatik akan menekan produk yang berada di dalam piston volume untuk dikeluarkan sesuai takaran.



7. Asesories penumatiknya menggunakan merk SMC
   - 2bh untuk menggerakan engkol tutup buka three way valve
   - 2bh untuk menekan piston volume





8. Panel Control :







   - MCB 3Phase merk mitsubishi
   - MCB 1phase merk hager
   - Kontaktor type ST-21
   - Overload merk mitsubishi
   - Relai 3bh Merk omron
   - Timer Merk Omron
   - terminal 20 amper
   - 2bh lampu indicator warna hijau merk otto
   - 1bh lampu indicator warna merah merk otto
   - 4 buah selector switch merk auspicious
   - Foot switch 1bh


9. Regulator air merk Rexrotch 1bh



10. Solenoid air merk Festo 2bh



Solenoid ari



Heater

Oke sob... untuk pengenalan mesin filling cream saya cukupkan sekian, jika ada yang ditanyakan atau mw shearing tentang mesin in silahkan berkomentar saja atau hubungi email kami yang ada di atas tex slid. semoga artikel ini bermanfaat. salam sehat selalu.

•  baca juga artikel mesin super mixer
• baca juga artikel mesin oscilating granulator

PASS BOX

Dunia teknik mesin semakin berkembang salama tiap waktunya, untuk itu pada kesempatan ini saya sedikit shearing masih di dunia mesin famrasi yaitu tentang mesin PAS BOX. mungkin sebagai pekerja atau karyawan yang bekerja di pabrik pharmasi pasti tau fungsi mesin ini, bagi yang belum tahu akan saya jelaskan.

Pas Box adalah sebauh alat yang di rancangkhusus untuk penggunaan pengambilan sample dari satu ruangan ke ruangan lain yang membutuhkan lingkungan steril untuk menghindari terjadinya pencemran ruangan yang diakibatkan oleh udara. Misalkan pada ruangan A akan memberikan barang atau sample ke ruangan B maka pada dinding pintu terdapat pash box yang memiliki dua pintu di ruang A dan ruang B.

cara kerjanya dari ruangan A akan memberikan barang pada ruang B maka kondisi Pintu pas box pada ruang B harus tertutup dan ruang A meletakan barang didalam pas box kemudia pintunta di tutup kembali. setelah pintu pas box pada ruang A tertutup baru ruang B dapat mengambil barang tersebut untk segera dipindahkan.

• baca juga artikel mesin v-mixer
• baca juga artikel mesin cone mixer

Semua Body Pas Box terbuat dari material stainless steel 304. untuk bagian dalamnya saya perlihatkan bagiannya :

1. terdapat 4 lubang air shower yang bisa bergerak ke segala arah 60 derajat



2. - terdapat landasan roll untuk memudahkan perlintasan narang. ketika barang di letakan diatasnya maka operator cukup mendorong atau menarik barang tersebut supaya leboh ringan. Roll nya berdoamter 25 mm atau 1" dengan bahan SS304



3. Menggunakan acrilik untuk melihat barang



4. Untuk bagian atasnya sebleum ari shower terdapat Hepa filter untuk menyaring udara agar tidak terkontaminasi kemudia sesuah hepa di coper dengan plat perporated diametr 5



5. Terdapat centerlcok magnetik pada kedua bagian pintu dan disetting agar pintu tidak bisa dibuka pada kedua kedua duanya saat beroperasi
6. Engsel pintu dua posisi





7. Untuk smber udaranya berasal dari motor blower yang terdapat dibagian dalam. sayangnya saya tidak bisa menampilkan foto karean saat saya mw ambil dokumentasinya  mesin ini sudah tercoper terturup rapat dan. tenang saja gan untuk powernya saya masih ingat Motor Blower dengan bentuk siroco fan powernya 1HP/0,74kW 220/380V 50Hz rpmya 1400.
8. Proses pengelasan sambungan body













Oke sob untuk pengenalan PAS BOX saya cukupkan sekian jika masih ada yang kurang jelas atau ada yang mau ditanyakan silahkan berkomentar saja pada kolom komentar yangsudah disediakan. Untuk konsultasi atau pemesanan mesin terserbut silahkan hubungi kontak kami. Smoga artikel ini bermanfaat salam sehat.

• baca juga artikel weighing booth
• baca juga artikel indocota coating film

SCREW PRESS SANTAN

Selamat sore saya ucapkan pada anada semua yang sedang mencari mesin. Pada kesempatan ini saya akan membuat artikel yang membahas tentang permesinan yaiut Mesin Press atau Mesin Screw Press yang diperuntukan mengolah sari dari buah kelapa yaitu santan. Kemarin saya dapet pekerjaan mesin tersebut jadi untuk itu saya akan sedikit shering megnenai peoses pengerjaan Mesin Screw Press. Berukut fotonya

Mesin Screw Press adalah mesin yang berfungsi untuk memisahkan antara sari kelapa dengan ampas kelapa melaui proses press. Cara kerja dari mesin ini cukup simpel yaitu kelapa yang sudah diparut dimasukan pada corong input kemudian screw ulir/cacing yang berputar akan mendorong parutan kelapa kedepan dan dorong paksa sampai parutan kelapa  menumpuk dan bertemu dengan flang filter atau saringan yang begitu rapat sehingga santan akan terpress sampai sari kelapa/santannya keluar melalui lubang filter sedangkan ampasnya berjatuhan melewati lubang depannya.

• baca juga artikel mesin mixer portable
• baca juga artikel mesin colloid mill

Tentunya pada mesin screw press ini banyak sekali komponen-komponenya yang harus kita ketahui untuk itu mari kita pelajari satu persatu untuk menambah wawasan tentang mesin screw press, diantaranya :

1. Motor penggerak utama menggunakan Gearmotor dengan power 1.1kW dengan merk sumitomo dengan gear rsionya 1 : 35





2. Rangka body menggunakan Kanal C100 Mild Steel kemudian proses asembling menggunakan las kampuh dan difinishing denga cat + epoksi paint





3. Screw terbuat dari material SS316L dengan ketebalan 10-12 mm, karena screw ini bersentuhan langsung dengan produk yang di press maka harus sesuai standar GMP. kontruksi dari screw ini khusu untuk bagian depan jarak feet nya harus semakin dekat karena akan ada proses pendekatan dan pengepresan yang lebih kuat dan ketebalan plat screw pun lebih tebal dari plat screw bagian belakang.





4. Filter Cast  berfungsi untuk dudukan mesh yang nantinya akan dipasang pada bagian dalam. filter cash ini terbuat dari perporated plat dengan tebal 2mm diamter lubang 10 mm bahannya tentu harus SS316L karena nanti tetesan ari santan akan melewati Filter cas ini.








   gambar yang di atas sebelum terasembling karena untuk memudahkan pemasangan Filter cash ini di bagi dua bagian yaitu bagian atas dan bagian bawah jika di assembling maka akan tampak seperti ini.





5. Hoper Input menggunakan plat SS316L dengan ketebalan 1.5mm





6. Hoper Output menggunakan plat SS316L dengan tebal 1.5mm. foto dibawah belum terasembling. hoper output ini untuk pengeluaran ampasnya.





7. Transmisinya menggunakan Sprocket dan rantai dengan RS 80





8.  Asemblingnya akan seperti ini

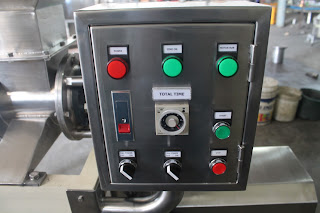

9. Control Panel berfungsi untuk menjalankan mesin tersebut yang dulakukan dari satu control. Box panelnya sendiri terbuat dari bahan SS304 #1.5mm. berikut fotonya.


   Cara pengoperasian :

• Selector Switch Power On : Putar Switch power dari posisi Off ke posisi on maka lampu indicator power menyala (red) dan mesin siap untuk dioperasikan
• Selector Switch Power Off : Putar Switch power dari posisi On ke posisi off maka lampu indicator power mati dan mesin tidak dapat dioperasikan
• Selector Switch Timer On : Putar Switch timer dari posisi Off ke posisi on maka lampu indicator timer akan menyala (green) kemudian setting timmer terlebih dahulu, mesin akan mati/berhenti secara otomatis jika waktu yang di setting telah tercapai.
• Selector Switch Timer Off : utar Switch timer dari posisi On ke posisi off maka lampu indicator timer akan mati dan timer tidak akan berjalan.
• Push Button Star : tekan push button start maka lampu indicator screw on akan menyala (green) dan screw akan mulai berputar.
• Push Button Star : tekan push button stop maka lampu indicator screw on akan mati dan screw akan berhenti berputar.

Jika kontrol panel dibuka maka bagian dalam kelistrikan dari kontrol panel ini akan terlihat seperti berikut :

Keterangan bagian dalam control panel :

• MCB 3 Phase 32 Amper merk Hager
• MCB 1 Phase 4 amper merk Hager
• Kontak Tor Model S-T21 merk Mitsubishi
• Overload 1.4 Amper Merk Mitsubishi
• Terminal  20 Amper
• Timer Merk Omron model H3CR
• Indicator Lamp red dan Green diamter 22 merk Otto
• Selector Switch diamter 22 merk Auspicious

Oke sobat untuk pengenalan mesin screw press saya cukupkan sekian lumayan pegal nih tangan ane..heheh.. jika masih kurang paham atau ada yang mau ditanyakan dan mw shearing slahkan berkomentar saja gan atau hubungi alat email yang tertera pada teks slide diatas. semoga artikel ini bermanfaat untuk sobat semua. salam
