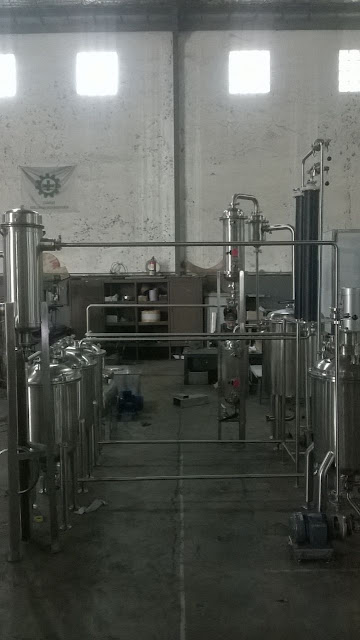

SET COLUMN ALAT PEMURNIAN UNTUK PROSES KRISTALISASI

Kali ini saya akan membuat artikel dengan tema Set Column Permurnian dan Filter sesuai dengan judul dari web tersebut yang berkaitan dengan industri farmasi. Set Column Permurnian dan Filter adalah serangkaian alat yang diciptakan khusus untuk membuat produk Kristal dengan melalui aliran proses yang bertahap.



Ada pun tahapan atau alur proses yang dilalui yang dilengkapi dengan alat pengaplikasiannya adalah sebagai berikut :
  • Liquid dari hasil proses Hydrolisis akan di transfer menggunakan pompa transfer kemudian  masuk ke Tanki Mixing.



  • Dari Tangki Mixing kemudian ditransfer ke Filter Bag

  • Dari Filter Bag liquid akan mengalir dengan gravitasi menuju Tanki Storage Tank 1
  • Dari Storage Tank 1 liquid di transfer dengan menggunakan Pompa Dosing menuju Column Anion
  • Dari Colum Anion liquid  akan mengalir dengan gravitasi menuju Storage Tank 2

  • Dari Storage Tank 2 di transfer ke Column Cation dengan menggunakan Pompa Dosing yang sama (system buka tutup valve)
  • Dari Column Cation liquid akan mengalir dengan gravitasi menuju Storage tank 3

  • Dari Storage Tank 3 liquid akan di transfer ke Tanki Evavorator menggunakan pompa transfer. Pada tanki Evavorator terdapat Sirkulasi pemanas dan 1 buah pompa sirkulasi yang berfungsi untuk proses evavorasi yang disirkulasikan terus menerus hingga hasil akhir liquid menjadi kental. Juga terdapat unit kondensor yang berfungsi untuk mengkondensasikan hasil liquid yang dipanaskan dari evavorator





  • Sebelum masuk ke kondensor uap akan melewati separator terlebih untuk memastikan bahwa uap yang akan masuk menuju kondesnor adalah uap murni dan uap cairnya akan tertampung pada separator


  • Hasil kondensasi akan ditransfer dengan proses vacuum menuju tanki penampungan





  • Setelah proses evavorasi selesai kemudian akan divacuum menuju Tanki Kristalisator untuk pembentukan keristal.
Semua material yang digunakan pada pengaplikasian system pemurnian dan filter ini sesuai standars GMP dimana material yang kontak langsung dengan produk menggunakan bahan SS316L dan yang tidak kontak langsung dengan produ  meggunakan bahan SS304.

Utuk pengertain Set Column Pemurnian dan Filter saya cukupkan sekian. Jika kurang paham atau ada pertanyaan silahkan berkomentar saja pada kolom komentar yang sudah disediakan. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami. Semoga artikel ini bermnfaat salam sehat.
