USER REQUIREMENT SPECIFICATION TANKI MIXING DOUBLE JACKET TYPE PROPELLER KAPASITAS 1500 LITER

1. SPESIFIKASI TANKI

• Volume 1800 liter
• Kapasitas 1500 liter
• Dimensi :
  - Vessel Ø 1200 x 1900 mm
  - External  Ø1350 x 3000 mm
• Material
  - Contact Product SS 316L and Non contact Product  SS 304
  - Inner tank SS 316L # 4 mm, roughness : 0.8 µm (mirror polish)
  - Jacketing SS 304 # 4 mm
  - Insulation Rockwool density 20 mm
  - Pipa for transfer Powder by Liquid
  - Cover isolator SS 304 # 1.5 mm (Hair Line)
  - Pipa Nitrogen SS 316L ؽ"
  - As Mixer SS 316L Ø 2"
  - Kaki Pipa SS 304 Ø 5” + adjuster
• Aksesoris :
  - Manhole Ø 400 mm + Sight glass
  - Inlet Liquid ferrule Ø 1.5”- Lampu Sorot Philips 40 watt
  - Leveling system sensor
  - Inlet spray ball ferrule Ø 1” ( 3 posisi)
  - Spray Ball Ø ¾”
  - Inlet spare ferrule Ø 1.5 ”
  - Inlet/out steam Ø 1 ” connection flange
  - Inlet/ outlet City Water
  - Pressure Gauge analog Ø 4” 0-4 bar
  - Safety valve Ø 1” Ex-Japan
  - Sensor suhu Thermocouple PT 100
  - Outlet Bottom Tank Valve Ø 1½”
  - Vent Filter
  - Inlet Nitrogen
  - Steak Volume
  - Inlet Powder
  - Filter udara untuk inlet nitrogen + housing
• Power dan Agitator
  - Electromotor 5,5 kW 2800 rpm 50 Hz 380 Volt Ex-Japan
  - Variable speed (Inverter) Ex-Japan
  - Blade Rotor + stator + bushing Teflon
  - Pump motor 1 Hp + Inverter
• Rangkaian Steam
  - Rangkaian Pemipaan MS Schedule 40 Ø 3/4"
  - Solenoid valve  Ø 3/4”
  - Strainer Ø 3/4”
  - Pressure Reducing Valve Ø 3/4”
  - Pressure gauge Ø 3/4”
  - Safety Valve Ø 3/4”
  - Steam trap Ø 3/4”
  - Globe Valve Ø 3/4”
• Dokument :
  - IQ, OQ,
  - Sertifikat material
  - Manual Book

2. GAMBAR TEKNIS

3. DESKIPSI

Tanki mixing double jacket adalah sebuah tanki yang diciptakan khusus untuk proses mixing produk mejadi homogen, untuk mempertahankan suhu produk yang ada didalam tanki, bahkan untuk mengingkatkan suhu produk didalam tanki maka dilengkapi dengan doubel jacket. Sumber pemanas yang di gunakan biasanya dari air steam atau oil heating, bahkan sekarang ada juga yang menggunakan heater pemanas dengan media pemanasnya adalah air.

Tanki mixing type propeller ini menggunakan bahan food grade standar GMP dimana untuk material yang berinteraksi atau bersentuha langsung dengan produk menggunakan bahan SS316L dan untuk yang tidak berinteraksi langsung atau bersentuhan dengan produk menggunakan bahan SS304.

Cara kerja tanki mixing type adalah produk yang berada didalam tanki akan dimixing atau proses pencampuran produk cairan baik yang berbentuk larutan, suspensi ataupun emulsi. Dengan putaran motor dan posisinya diletakan ditengan maka akan membentuk satu pusaran untuk mencampurkan bahan sampai homogen.

Porses mixing atau pencmapuran adalah salah satu operasi farmasi yang paling umum. sulit untu menemukan produk farmasi dimana pencampuran tidak dilakukan pada tahap pengolahan.

Pencampuran dapat didefinisikan sebagai proses dimana dua atau lebih bahan dalam kondisi campuran terpisah atau kasar diperlakukan sedemikian rupa sehingga setiap partikel dari salah satu bahan terletak sedekat mungkin denga partikel bahan atau komponen lain. Proses ini melibatkan gas, cairan atau padatan dalam setiap kombinasi dan rasio dua atau lebih bahan yang mungkin (Madinah, 2008).

4. UNIT TANKI

5. HARGA TANKI

Untuk harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi saja KONTAK KAMI atau download penawaran. (link akan aktif jika penawaran sudah di upload)

DOWNLOAD

USER REQUIREMENT SPECIFICATION PAS BOX GRADE FARMASI

1. SPEPSIFIKASI

• Name unit : Pass Box
• Room  No. :
• Room Name :
• Dimensi (WDH) :
  - Internal : 1200 x 1200 x 1600 mm
  - External : 1450 x 1300 x 2380 mm
• Material : Plat SUS 304 # 1,2 mm, Hairline polished
• Design type : Dynamic Pass Box
• Perlengkapan :
  - 1 bh Motor Blower merk EBM/Zielth Type Axial, 300 Watt 220V/60Hz (Design Noise Max. 63 Db)
  - 1 bh Hepa Filter, Uk. : 610 x 900 x 69 mm, Eff. 99,999% (H14-AAF), air velocity 0.45 m/s
  - 1 bh  UV  lamp & 1 bh FL lamp @ 15 watt 220V/50 Hz + Buzzer for alarm
  - 1 lot P.A.O, Connection to Integrity test
  - 1 bh Magnehelic Dwyer 0-500 pascal, utk Pressure Analog monitor, termasuk test report kalibrasi
  - 1 set Interlock system electro magnetic
  - 2 set Pintu kiri – kanan (Handle + engsel + Safety Glass # 5mm + Seal EPDM)
  - 1 set Perforated Plate for air circulation
• Panel Control :
  - 1 set HMI Control Based on PLC / Touch Screen : 7”
  - Sensor Air Velocity
  - Program to control Speed motor of velocity air <0.45 m/s
  - Kabel power dan kabel control
  - Air velocity of over 0.45 m/s
• Dokument :
  - FAT & SAT
  - DQ, IQ, OQ, CSV
  - Manual book, standar oprasional dan maintenance
  - Wirring Diagram
  - Test Commisioning report (Integrity Test, Velocity test, Particle Counter, Flow Pettrent)
  - Certificate material, Certificate  Filter, Certificate Calibration
  - Spare part list

2. GAMBAR TEKNIS

3. DESKRIPSI

Pas Box adalah sebauh alat yang di rancang khusus untuk penggunaan pengambilan sample dari satu ruangan ke ruangan lain yang membutuhkan lingkungan steril untuk menghindari terjadinya pencemaran ruangan yang diakibatkan oleh udara. Pass Box digunakan untuk transfer material (bahan baku, produk jadi dll) dari kelas kebersihan yang berbeda, dari kelas kebersihan rendah ke kelas kebersihan yang lebih tinggi atau sebaliknya di dalam area kelas kebersihan.  Pass box berguna sebagai hambatan antara dua kelas kebersihan yang berbeda.

Misalkan pada ruangan A akan memberikan barang atau sample ke ruangan B maka pada dinding pintu terdapat pash box yang memiliki dua pintu, 1 di ruang A dan 1ruang B, agar tidak terjadi pencemaran terhadap material (seperti debu) dari gudang ke area penimbangan atau sebaliknya (seperti debris bahan baku yang tercecer mencemari gudang).

Pass Box biasanya didesign dengan dilengkapi interlock dimana ketika satu pintu terbuka pintu yang lain tidak bisa dibuka. Bila tidak ada interlock beresiko udara yang mengandung kotoran ikut pindah antar ruangan melalui pass box sewaktu pintu dibuka. Dengan adanya inidcator lampu maka operator akan sangat membatu dalam penggunaannya sewaktu mereka akan  memindahkan barang terlihat lampu sebagai indicator jika pintu jangan dibuka ketika sedangan ada penyimpanan berlangsung pada pasbok, sehingga kedua pintu tidak terbuka.

4. UNIT MESIN

5. HARGA MESIN

Untuk harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi saja KONTAK KAMI atau download penawaran. (link akan aktif jika penawaran sudah di upload)

DOWNLOAD

USER REQUIREMENT SPECIFICATION MESIN SUPER MIXER VOLUME 300 LITER

1. SPESIFIKASI

• Volume chamber 300 liter
• Dimensi :
  - Ekternal :3580 x 1100 x 2000 (mm)
  - Internal : Ø 920 x 460 (mm)
• Material :
  - Contact product SS 316L
  - Non contact product SS 304
  - Agitator Blade SS 316L + Handle
  - Rangka body mild steel, Finishing epoksi painting
  - Cover body plat SS 304 # 1.5 mm
• Power  & Aksesories:
  - Motor mixer agitator 15/20Hp, 380V/50Hz Low 960 rpm, High 1450 rpm, merk Teco (Taiwan)
  - Motor chopper low 5.5Hp, High 7.5Hp, 380V/50Hz Low 750 rpm, High 1500 rpm.
  - Gear box Reducer, ratio 1:10, merk Makisinko (Japan)
  - 1 bh Pneumatic untuk buka tutup cover chamber (DN 100 x 250 Merk SMC)
  - 1 bh Pneumatic untuk Outlet product (DN 80 x 250 Merk SMC)
  - Transmisi Chain Coupling, Pulley + V-belt
  - Clamp untuk outlet product
  - Air supply 4-7.5 bar
  - Seal Silicone pejal untuk tutup (tanpa sambungan)
  - Bag filter udara type RNC6500
  - Bearing As Blade Bowl type Close Bearing
  - Air Seal sama dengan existing SM0305
  - Air Regulator
  - Air Solenoid
  - Air Pressure Switch merk Autonics
  - Proximity Sensor Switch merk Omron pada tutup & outlet product
  - Tracker untuk mengangkat blade agitator
  - Lubang warning pada dudukan bowl
  - Adjuster Foot
• Panel control :
  - On/Off Push Button Manual
  - Timer Digital Omron
  - Indicator lamp
  - Emergency stop merk Omron
  - MCB
  - Contactor
  - Overload
  - Relay
  - Finishing : Inside Mirror polish dan Outside hairline polish
  - Tangga bordes + Handrail
• Finishing
  - Chmaber : Inside & Outside Mirror Polish
  - Cover body : Hairline Polish
• Dokumen :
  - IQ, OQ,
  - Manual Book
  - Sertifikat Material

2. GAMBAR TEKNIS

3. DESKRIPSI

Mesin super mixer adalah mesin yang banyak digunakan di industri parmasi untuk proses pencampuran dan granulasi basah atau kering dengan Kapasitas operasional maksimum 300 Liter. Alat ini terbuat dari bahan food grade standar GMP dimana untuk material yang berinteraksi langsung menggunakan bahan SS 316L dan untuk yang tidak bersentuhan langsung  menggunakan SS 304.

Cara kerja Mesin ini adalah blade agitator digerakan dengan Electro motor 11/15 kW dan memiliki kecepatan ganda yang bisa diatur dari control panel dimana untuk kecepatan rendah 960 rpm dan untuk kecepatan tinggi 1450 rpm. Blade cooper digerakan dengan motor 3,7kW/5kW dan memiliki kecepatan putaran ganda dengan putara 1450/2920 rpm.

Porses mixing atau pencmapuran adalah salah satu operasi farmasi yang paling umum. sulit untu menemukan produk farmasi dimana pencampuran tidak dilakukan pada tahap pengolahan.

Pencampuran dapat didefinisikan sebagai proses dimana dua atau lebih bahan dalam kondisi campuran terpisah atau kasar diperlakukan sedemikian rupa sehingga setiap partikel dari salah satu bahan terletak sedekat mungkin denga partikel bahan atau komponen lain. Proses ini melibatkan gas, cairan atau padatan dalam setiap kombinasi dan rasio dua atau lebih bahan yang mungkin (Madinah, 2008).

4. UNIT MESIIN

5. HARGA MESIN

Untuk harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi saja KONTAK KAMI atau download penawaran. (link akan aktif jika penawaran sudah di upload)

DOWNLOAD

USER REQUIREMENT SPECIFICATION MESIN INDOCOTA COATING FILM TABLET SKALA LAB. KAPASITAS 5 KG

1. SPESIFIKASI

A. Main Body

1. Unit Body dan Chamber :

• Dimensi : 1769 x 1060 x 1730 (mm)
• Konstruksi Body SS 304
• Frame menggunakan body  tekukan SS 304 # 1.5 mm
• Material chamber product plat SS 316 L # 2 mm lubang Ø 3 mm
• Power gear motor 1 Hp, 380Volt  + inverter
• Blade atau Baffles product 4 posisi system knock down
• Roda PU Ø 4”  + adjuster to fixed position
• 1 bh ball valve to outlet hasil cleaning

2. Unit Inlet dan Outlet Hot Air

• 2 Bh motor blower 1 Hp+ fan
• 2 bh Inverter to control volume air flow
• 1 bh Pre filter uk. 12 x 12 x 2”
• 1 bh Medium filter uk. 12 x 12 x 6”
• 1 set  Element Heater 1000 watt x 4
• 2 Sensor Suhu type CA
• 2 bh Manual Dumper to adjust volume air flow
• 1 lot Ducting pipa SS 304 Ø 3”

3. Unit Pump peristaltic + Sprayer

• 1 bh Electromotor pee moger 60 watt
• 1 bh speed control
• 1 Set Head Pump peristaltic Ex. BRT
• 1 Lot Selang silicone bening
• 1 bh Nozzle spray gun
• 1 Set Stand head dudukan spray gun
• 1 bh Air Regulator

4. Panel Control

• Indicator Lamp
• Display Temperatur Inlet & Outlet Hot Air Digital
• Timer Digital
• Rpm meter Digital to Indicator Speed Display (Chamber, Blower Input & Output Hot Air)
• Potensio meter to control speed (Chamber, Blower Input & Output Hot Air)
• Selector swith (Switch power,switch chamber,switch timer, switch heater)
• Push button
• E Stop

B. Unit Mixer Homogen

• Volume 30 liter
• Material SS 316 L # 1.5 mm
• Gear Motor 1/2 Hp 380 Volt 50Hz + Inverter
• Outlet Product Ball Valve Ø 3/4”
• Kaki SS 304 Ø 2” + Roda Ø 3” (2 bh Swivle brake + 2 rigid)

C. Finishing  :

• Chamber : Inside dan Outside Mirror polish
• Main Body Inside dan Outside Hairline polish

D. Dokument : IQ, OQ dan Sertifikat Material

2. GAMBAR TEKNIS

3. DESKRIPSI

Mesin Coating Film diciptakan dengan menggunakan teknologi mutahir cara pelapisan dengan menggunakan spray gun. Hasilnya melalui satu tahap proses dimana merupakan gabungan/ kombinasi dari proses pencampuran liquid, di pompa melalui spray gun dengan suhu dan kondisi tertentu. Secara singkat proses Mesin Indocota Coating Film kapasitas 60 kg dapat dijelaskan sebagai berikut : Volume udara yang dibutuhkan umumnya diambil dari area kerja, kemudian dilewatkan melalui saringan awal (Pre Filter), medium filter, hepa filter  dan terakhir Exchanger (sumber pemanas). Sebelum masuk chamber product, tablet/ caplet yang akan dilapis/ coating ditimbang/ dicek sesuai  kebutuhan dan baru masuk ke chamber product.

Udara bersih dilewatkan melalui ducting ke bagian atas, dengan demikian akan terjadi aglomerasi dengan adanya zat pengikat yang digunakan untuk pelapisan/ coating.

Bagian-bagian penting yang termasuk tambahan :

1. Control Temperature automatic untuk monitoring temperature

2. Pengaturan volume udara dikontrol dengan damper

3. Control liquid dengan peristaltic pump untuk proses penyemprotan

Untuk proses penyemprotan digunakan dua buah spray gun yang dipasang tepat ditengah-tengah Chamber pengering. Spray gun bisa di atur kearah vertical dan horizontal yang ditransfer melalui sebuah selang silicone dengan tekanan dari pompa peristaltic yang dapat diatur kapasitasnya dengan mengatur kecepatan putaran. Bahan yang dilapis, yang mungkin terdiri dari satu atau lebih material  yang dimasukan kedalam tanki homogen mixer. Kemudaian temperature udara yang masuk diatur antara 50-70^oC agar selama waktu penyemprotan produk proses pengeringan menjadi singkat, terkecuali bila penyemprotan dilakukan dengan menggunakan pelarut organic, maka temperature diatur serendah mungkin.

Coating film terdiri dari beberapa alat diantaranya adalah Mesin ruang coating itu sendiri, Inlet filter, Outlet filter, Pompa Peristaltik dan tangki mxing liquid. Ke empat alat ini merupakan satu keatuan yang tidak bisa dipisahkan dalam proses coating. Yang menjadi parameter dalam proses pelapisan produk yang akan di coating diantaranya adalah

sebagai berikut :

• Jarak spray gun dengan bed tablet
• Atomizing dan pattern air
• Pan pressure (tekanan pan coating)
• Pan speed (kecepatan pan coating)
• Spray rate
• Temperature inlet air
• Temperatur outlet air
• Kecepatan evaporasi solvent
• Volume partikel penyemprotan
• Humiditas
• Total kapasitas pengeringan
• Total Volume udara
• Adhesion of particles to the gun surface
• Aliran peristaltic pump
• Kecepatan dan lamanya penyemprotan

4. UNIT MESIN

5. HARGA MESIN

Untuk harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi saja KONTAK KAMI atau download penawaran. (link akan aktif jika penawaran sudah di upload)

DOWNLOAD

USER REQUIREMENT SPECIFICATION MESIN FLUID BAD DRYER KAPASITAS 120 KG

1. SPESIFIKSI

• Kapasitas Chamber : 120 Kg
• Dimensi :
  - External : 4780 x 1780 x 4000 (mm)
  - Internal : Ø 1200 x 580 (mm)
• Material :
  - Contact produst SS 316L
  - Non Contact Product SS 304
  - Material Mild Steel Support lainnya
  - Plat # 3 – 16 mm
  - 2 bh Chamber Volume 300 liter + Double Mess
  - 2 bh Filter Bag Antistatik (Baru)
  - 2 bh Trolley· Unit Rangkaian Steam Inlet dan Outlet  Ex. Japan :
• Inlet Steam Ø 1” :
  - Glove Valve
  - Strainer
  - PRV (Pressure reducing valve)
  - Pressure gauge
  - Solenoid valve
  - Safety valve
  - Glove valve bypas
• Outlet Steam Ø 1” :
  - Glove valve
  - Steam trape
  - Glove valve bypas
• Unit Control Panel
  - PLC  Merk Omron
  - Thermo Indicator
  - Thermo Control
  - Thermo Couple PT 100
  - Main Switch
  - Indicator Lamp
  - Selector Switch
  - Magnetic Contactor
  - Emergency stop
• Safety (pengaman sensor ) untuk thermocouple posisi di chamber product dengan system rantai
• Unit Blower :
  - Impeller Centrifugal bahan Mild SteelCerobong Mild Steel
  - 1 unit Dumper Manual
  - Konstruksi Body UNP bahan Mild Steel
  - Butterfly valve
  - Electromotor 18.5 kW, 50Hz, 380V, 2800 rpm
  - 2 bh Medium Filter uk. 24 x 24 x 12”
  - 2 bh Pre Filter  uk. 24 x 24 x 2"
  - Exchanger
• Accessories
  - 1 bh Air Regulator
  - 1 bh Pneumatic For Lifting
  - 1 bh Pneumatic For Sheking- 1 bh Pneumatic For Exhaust- Sabuk Lifting- Seal EPDM Tahan Panas
• Dokumen : IQ, OQ dan Sertifikat material

2. GAMBAR TEKNIS

3. FUNGSI MESIN

Mesin Fluid Bad Dryer adalah sistem pengeringan yang lebih sesuai diperuntukan bagi bahan/ material yang bobotnya relatif ringan (bentuknya dapat berupa bubuk/tepung, kristal, granular dan sebagainya) dengan mekanisme pengeringan secara umum adalah sebagai berikut.

Bahan/ Material yang akan dikeringkan dimasukan secara konstan dan kontinyu kedalam ruang pengering kemudian didorong oleh udara panas yang terkontrol dengan volume dan tekanan tertentu, selanjutnya bagi bahan/material yang telah kering (karena bobotnya sudah lebih ringan) akan keluar dari ruang pengeringan menuju siklon untuk ditangkap dan dipisahkan dari udara, namun bagi material yang halus akan ditangkap oleh pulsejet filter.

Hal - hal yang perlu diperhatikan dalam sistem Fluid Bed Dryer adalah pengaturan yang baik antara tekanan udara, tingkat perpindahan panas, dan waktu pengeringan sehingga tidak timbul benturan/gesekan bahan/material pada saat proses pengeringan berlangsung.

4. UNIT MESIN



5. HARGA MESIN
Untuk harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi KONTAK KAMI atau download penawaran. (link akan aktif jika penawaran sudah di upload)

DOWNLOAD

MENGOPERASIKAN MESIN SUPER MIXER SYSTEM PLC TOUCH SCREEN

Sebelumnya saya pernah membuat artikel yang  membahas tentang Mesin Super Mixer dengan kapasitas 5 kg. Dalam artikel tersebut saya mabahas tentang spesifikasi yang digunakan untuk proses pembuatan Mesin Super mixer dengan kapasitas 5 kg yang dilengkapi dengan kontrol panel systme PLC Touch screen, nah sekarang saya akan membahas bagai mana cara pengoperasian Mesin super mixer tersebut. dan ini merupakan kelanjutan dari artikel sebelumnya. untuk mengingat ulang pengertian dan cara kerjanya saya akan ulas kembali.

Pengertian Mesin Super Mixer

Mesin Super Mixer adalah sebuah mesin yang banyak digunakan di industri farmas untuk proses pencampuran dan granulasi basah atau kering dengan kapasitas 5kg. Alat ini diciptakan dengan material sesuai standard GMP dimana untuk material yang kontak dengan produk menggunakan bahan SS316L dan material yang non kontak prosuk menggunakan bahan SS304

Cara Kerja Mesin Super Mixer

Cara kerja Mesin Super Mixer ini adalah blade agitator digerakan dengan sebuah motor double speed 2.2kW / 1.5kW (disini kebutuhan mesin yang saya posting berkapasitas 5kg) memiliki kecepatan ganda yang bisa di atur pada tombol panel control. Untuk kecepatan rendah putarannya 940 rpm sedangkan untuk kecepatan tingginya 1400 rpm. Blade Chooper digerakan oleh motor dengan daya 1.5HP singgel speed 2810 rpm

• baca juga artikel cara pengoperasian tanki mixing ultra turax
• baca juga artikel cara pengoperasian weighing booth

Cara Pengoperarasian Mesin Super Mixer

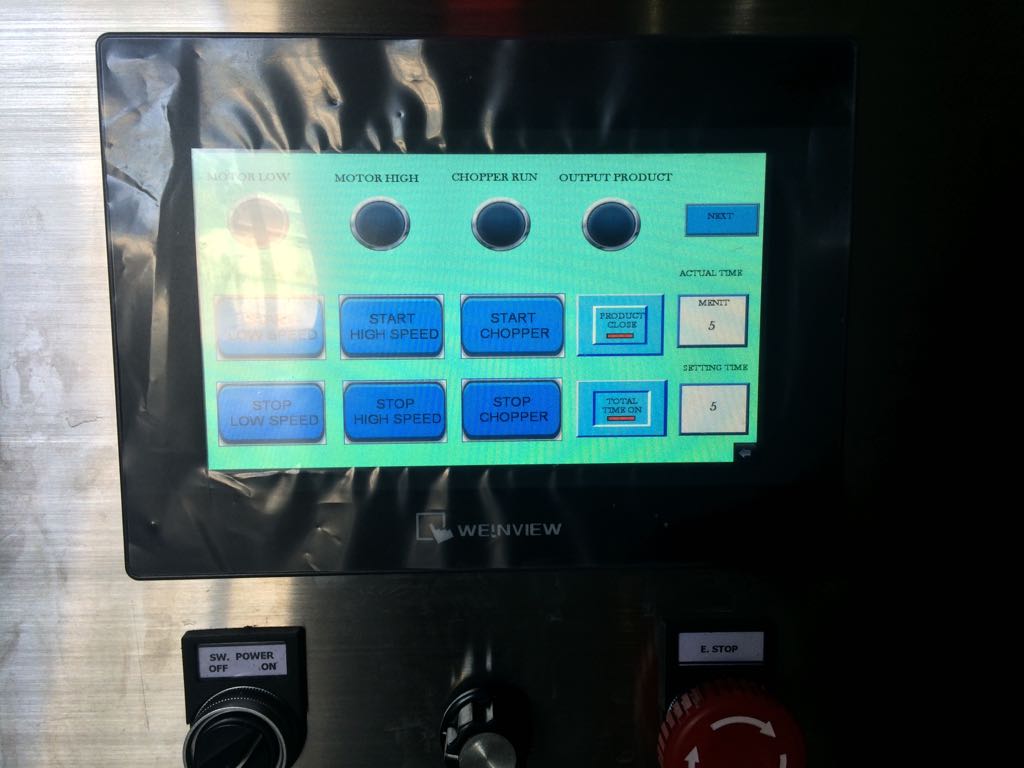

Kontrol panel mesin super mixer kapasitas 5 kg dengan system LCD Touch Screen

Menu Control Panel LCD Touch Screen Window 1

Menu Control Panel LCD Touch Screen Window 2

Dari keterangan kontrol panel di atas merupakan langkah kita untuk menggunakan bagai mana cara pengoperasian mesin super mixer tersebut. Agar tidak membayangkan tombol lain berikut saya jelaskan sesuai icon tombol yang ada pada dispaly kontrol panel touch screen di atas silahkan simak baik baik.

SW. POWER	Putar dari posisi OFF ke posisi ON	Indicator lamp power menyala “red”, mesin siap dioperasikan
	Putar dari posisi ON ke posisi OFF	Indicator lamp Power mati dan mesin tidak bisa dioperasikan
STAR LOW SPEED (touch screen)	Sentuh icon start low speed	Indicator lamp motor low akan menyala “red”, motor akan mulai berputar dengan low speed
STOP LOW SPEED (touch screen)	Sentuh icon stop low speed	Indicator lamp motor low akan mati dan motor akan berhenti berputar
STAR HIGHT SPEED (touch screen)	Sentuh icon start hight speed	Indicator lamp motor hight akan menyala “red”, motor akan mulai berputar dengan hight speed
STOP HIGHT SPEED (touch screen)	Sentuh icon stop hight speed	Indicator lamp motor hight akan mati dan motor akan berhenti berputar
START CHOOPER (touch screen)	Sentuh icon start   chooper	Indicator lamp chooper run akan menyala “red” dan motor coper akan berputar
STOP CHOOPER (touch screen)	Sentuh icon stop chooper	Indicator lamp chooper run akan mati dan motor coper akan berhenti berputar
PRODUCT CLOSE/OVEN (touch screen)	Sentuh icon Product open	Indicator lamp output product akan nyala “red” dan pneumatic akan aktif membuka product
	Sentuh icon Product close	Indicator lamp output product mati dan pneumatic akan aktif menutup product
TOTAL TIME ON/OFF (touch screen)	Sentuh icon Total time on	Icon total tim on posisi mboss kemudian setting waktu pada icon “setting time” maka proses mixer akan berhenti secara otomatis jika waktu yang disetting telah tercapai.
NEXT (touch screen)	Sentuh icon next	melihat actual time pada window ke dua
BACK (touch screen)	Sentuh icon back	kembali ke menu utama (window pertama)
SW. VR	Putar SW. VR	Jika switch VR diputar searah jarum jam maka kecepatan putaran motor chooper akan bertambah, dan jika switch VR diputar berlawanan araha maka kecepatan putaran motor chooper akan berkurang
EMERGENCY STOP	Tekan Tombol Emergency Stop	mesin akan mati secara otomatis jika terjadi hal yang tidak di inginkan (untuk situasi darurat)

Ok gan dicukupkan sekian untuk pembahasan cara pengoperasian Mesin Super Mixer kapasitas 5 kg dengan menggunakan kontrol panel sistem PLC Touch Screen. Kika kurang paham atau ada yang ingin ditanyakan silahkan saja berkomentar pada kolom yang sudah di sediakan. Semoga artikel ini bermanfaat salam sehat.

• baca juga artikel cara membuat tanki double jacket
• baca juga artikel mesin colloid mill

MESIN GRANUL SUPER MIXER SKALA LABORATORIUM KAPASITAS 5 KG

Syukur saya ucapkan dipagi yang cerah ini selalu dan tambah semangat untuk selalu membagi ilmu untuk kepentingan umum. Masih pembahasan disekitar mesin farmas, kali ini saya akan membuat artike tentang Mesin Super Mixer Kapasitas 5 kg. Pada minggu kemarin saya mendapatkan projek mesin tersebut makanya langsung saya angkat ke postingan ini sebagai ilmu untuk para pembaca.

Seperti yang sudah saya jelaskan pada artikel sebeulumnya tentang Mesin Super Mixer ini, deskripsinya tidak jauh beda namun jika sob malas untuk buka artikel Mesin Super mixer kapasitas 60 kg sedikit saya jelaskan kembali fungsi dan kegunaan dari mesin ini.

Mesin Super Mixer adalah sebuah mesin yang banyak digunakan di industri farmas untuk proses pencampuran dan granulasi basah atau kering dengan kapasitas 5kg. Alat ini diciptakan dengan material sesuai standard GMP dimana untuk material yang kontak dengan produk menggunakan bahan SS316L dan material yang non kontak prosuk menggunakan bahan SS304.

• baca juga artikel mesin knider mixer
• baca juga artikel mesin mixer cream salep

Cara kerja Mesin Super Mixer ini adalah blade agitator digerakan dengan sebuah motor double speed 2.2kW / 1.5kW (disini kebutuhan mesin yang saya posting berkapasitas 5kg) memiliki kecepatan ganda yang bisa di atur pada tombol panel control. Untuk kecepatan rendah putarannya 940 rpm sedangkan untuk kecepatan tingginya 1400 rpm. Blade Chooper digerakan oleh motor dengan daya 1.5HP singgel speed 2810 rpm

Spesifikasi Teknis Mesin Super Mixer Kapasitas 5kg

1. Rangka body :  menggunakan bahan UNP 50 mild Steel. Dengan proses joint welding



2. Cover body  : untuk menutup body menggunakan plat SS304 dengan tebal #1.5mm





3. Chamber/Bowel : menggunakan plat SS316L dengan tebal 3mm (karena kontak prosuct)









4. Tutup Chamber : Menggunakan plat SS316L tebal 3mm



5. Blade mixer/agitator : menggunakan plat SS316L tebal 8-10mm





6. Shaft Agitator : menggunakan as diamter 1.5" bahan SS316L
7. Chooper : menggunakan plat SS316L tebal 3mm





8. Dudukan Filter bag : dibuat dari kawat diamter 3 mm, agar tidak mudah meleot maka kontruksi jaman dulu yang ditali tidak efektif, jadi sekarang dibuat dudukan agar lebih kuat.



9. Inlet Powder : berufngsi untuk memasukan powder tambahan melalui corong ini. materialnya plat SS316L tebal 1mm dilengkapi dengan butterfly valve saat beroperasi bisa ditutup.

10. Shaft Chooper : dibuat dari bahan SS316L dengan diamter 35 mm






11. Panel Control : box panel kontrol menggunakan plat SS304 didalamnya terdapat LCD Touch Screen sbagai kontrol program untuk pengoperasian mesin suppermixernya.



Untuk spesifikasi yang saya jelaskan tersebut merupakan spesifikasi teknis Mesin Super Mixer Kapasitas 5 kg. Semua orang bisa membuat mesin tersebut asalkan tahu sepsifikasi dan permintaan yang diinginkan. mulai sari material, power motor, alat kelistrikan dan lainnya. Seakrang saya akan lanjut untuk membahas tentang spesifikasi kelistrikan yang dipakai pada Mesin Super Mixer kapasitas 5 kg ini.

Sebentar gan ada yang harus diberitahuakan terlebih dahulu. Pemesan dari mesin ini ingin menetukan speck kelistrikannya sendiri, mereka bilang system control panelnya ingin menggunakan LCD Touchsreen. LCD Touchsreen adalah layar sentuh yang digunakan sebagai kontroler.

Nah disini tentunya kita sebagai engineer ataupun penerima orderan harus siap dengan segala apa yang diinginkan customer (ya tentunya sesuai budgeting yang ditawarkan). Oke gan tidak perlu kawatir kita disini sudah biasa dengan system DIGITAL karena kita sudah memiliki orang listrik yang mumpuni untuk memprogram aplikasi tersebut ke LCD Touchsreen. ini jaman sudah serba canggih gan semua serba mungkin.

Spesifkasi Kelistrikan Mesin Super Mixer Kapasitas 5kg

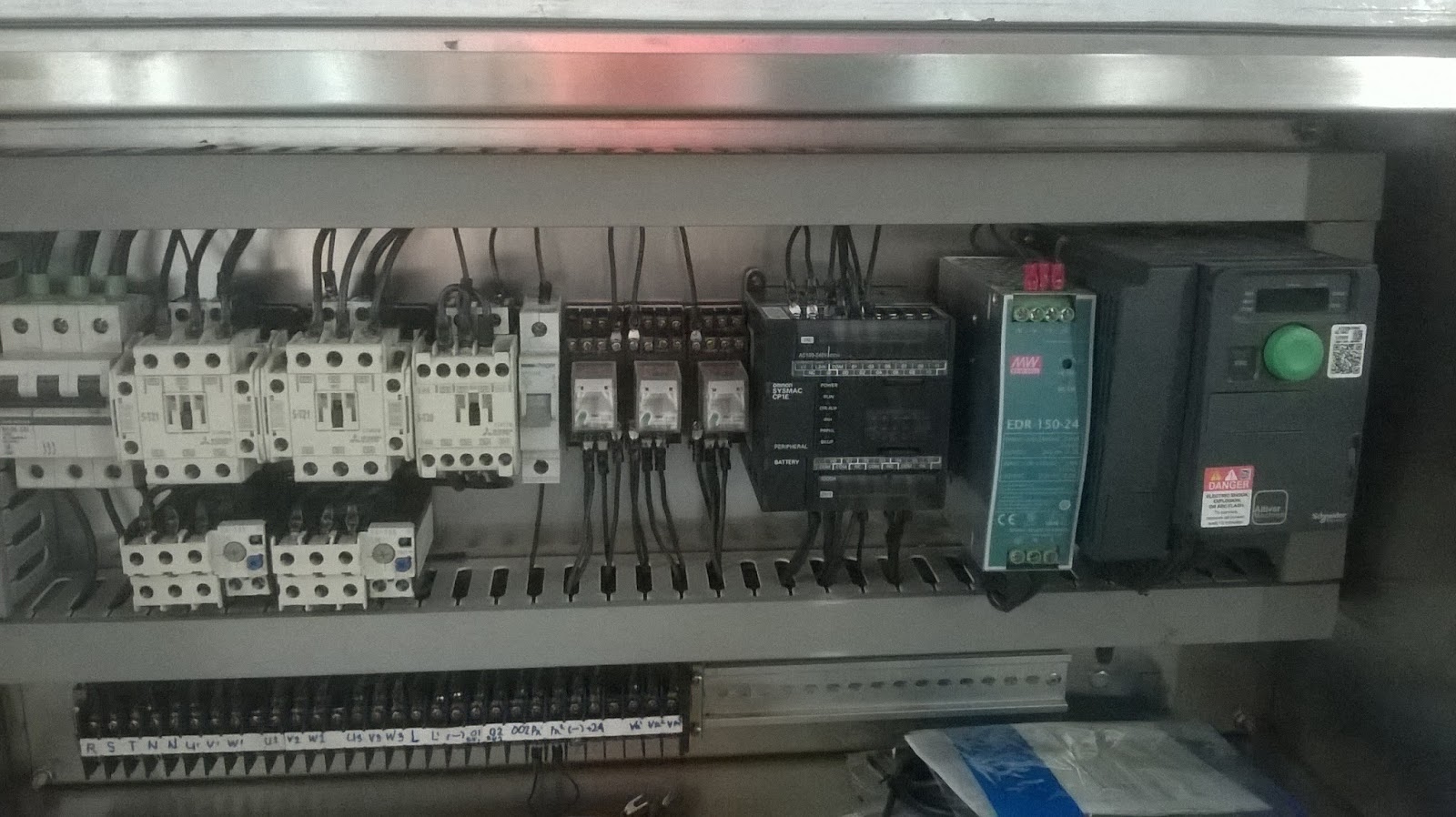

Disini saya akan menjelaskan bagian kelistrikan yang akan dipasang pada Mesin Super Mixer berikut foto panel keseluruhan yang saya dokumentasikan.

Foto di atas merupaka perlengkapan alat listrik untuk panel kontrol supermixer dengan system outputnya menggunakan LCD Touchscreen. adapun keterangan dari tiap komponen listriknya sbb:

1. MCB 3 Phase : merk Mitsubishi 32 A jumlah 1 buah



2. MCB 1 Phase : merk hager 4 amper jumlah 1 buah


3. Kontaktor : Merk Mitsubishi model S-T21 dengan jumlah 3 buah


4. Overload : Merk Mitsubishi jumlah 2 bauh


5. PLC Merk Omron


6. Power Supply


7. Inverter : menggunakan merk Schneider. berfungsi untuk mengatur kecepatan putaran motot blade mixer.


8. RPM meter : menggunakan merk Omron, berfungsi untuk melihat kecepatan putaran dalam bentuk digital.


9. LCD Touchsreen / Layar Sentuh : Merk Veinview



Power dan Kasesories Mesin Super Mixer Kapasitas 5kg

Untuk Komponen kelistrikannya saya cukupkan sekin dulu sob, mungkin untuk perlengkapan seperti terminal, kabel dan yang lainnya saya yakin sobat semua sudah hafal. Selanjutnya saya akan jelaskan juga mengenai spesifikasi power dan aksesoris mekaniknya sebagai berikut :

1. Motor penggerak blade  mixer : Merk Tatung, memiliki double speed 2,2kW dan 1.5kW, putaran paling rendang 920 rpm dan untuk putaran paling tinggi 1400 rpm




2. Gear box : menggunakan merk Chenta Gear Reducer, Size 70 Ratio 1 : 10


3. Motor Penggerak Chooper : menggunakan merk Teco


4. Chain Coupling : model KC-4016


5. Solenoid Valve : menggunakanmerk Festo size MFH 5-1/8

untuk pembahasan mesin super mixer kapasitas 5kg ini saya cukupkan dulu gan. jika ada pertanyaan seputar mesin ini ataupun mw berkonsultasi silahkan berkomentar saja. siapa tahu nanti kita bisa shearing. semoga artikel ini bermanfaat. salah sehat selalu.

• baca juga artikel mesin FBD (fluid bad dryer)
• baca juga artikel mesin vacuum tray dryer
